Instalace elektrického vedení je klíčovým krokem při budování nebo rekonstrukci rodinného domu. Správné vedení kabelů a volba odpovídajícího průřezu vodičů zajistí nejen efektivní distribuci elektřiny, ale také vaši bezpečnost. V tomto návodu se zaměříme na důležitá pravidla a instalační zóny, které vám pomohou provést elektroinstalaci bezchybně.
🔑 Klíčové body
- Přípojka elektrického vedení se provádí čtyřžilovým kabelem s minimálním průřezem 10 mm² Cu.
- Připojovací vedení musí být vedeno minimálně 5,5 m nad zemí pro bezpečnost.
- Světelné obvody se instalují vodičem CYKY 3×1,5 mm², jednofázové zásuvky CYKY 3×2,5 mm² s jističem 16 A.
- Samostatný třífázový přívod pro elektrický sporák se vede vodičem 5×2,5 mm².
- Přichycení kabelů na zeď musí být ve vzdálenosti maximálně 30 cm mezi příchytkami.
Jak naplánovat instalaci elektrického vedení v rodinném domě
Jak správně naplánovat instalaci elektrického vedení v rodinném domě zahrnuje několik klíčových aspektů, jako je umístění hlavního domovního vedení (HDS), přípojky elektrického vedení a instalačních zón. Správné plánování pomáhá zajistit bezpečnost elektroinstalace a efektivní rozvod elektřiny.
Umístění hlavního domovního vedení (HDS)

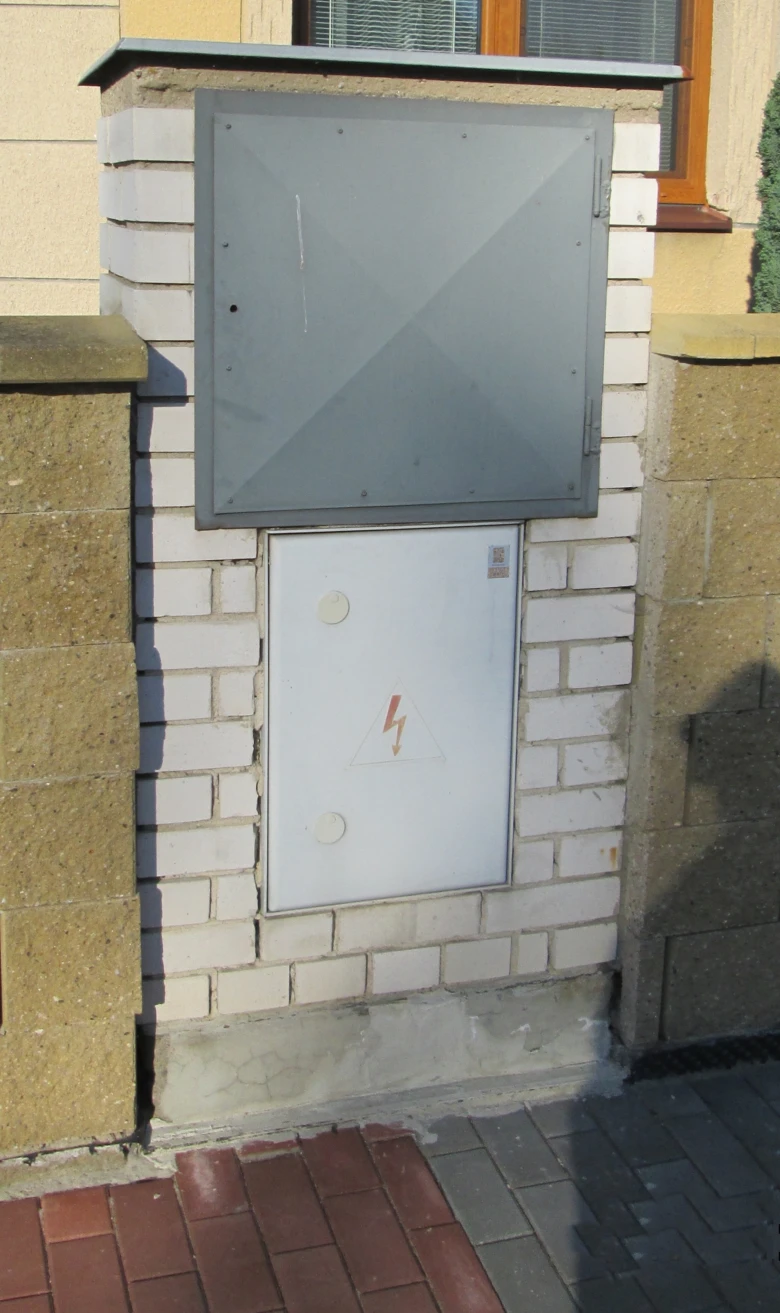

Hlavní domovní vedení (HDS) se umisťuje na zdi domu nebo ve sloupku u plotu minimálně 60 cm nad zemí. Toto umístění zajišťuje snadnou přístupnost pro údržbu a případnou kontrolu.
Přípojka elektrického vedení od distribuční sítě
Přípojka elektrického vedení se provádí čtyřžilovým kabelem s minimálním průřezem 10 mm² Cu. Tento kabel je napojen na distribuční vedení v obci a zajišťuje bezpečný přenos elektrické energie do vašeho rodinného domu. Při instalaci dbejte na to, aby byl kabel správně uložen a chráněn před poškozením.
Instalační zóny pro vedení vodičů a kabelů
Instalační zóny mají šířku 300 mm. Horní zóna se nachází od 150 do 450 mm pod stropem, dolní zóna od 150 do 450 mm nad podlahou a rohová zóna od 900 do 1200 mm nad podlahou. Tyto zóny určují, kde můžete bezpečně vést kabely a vodiče, čímž se minimalizuje riziko poruch a zajišťuje bezpečnost elektroinstalace.
| Typ zóny | Umístění | Šířka |
|---|---|---|
| Horní zóna | 150 – 450 mm pod stropem | 300 mm |
| Dolní zóna | 150 – 450 mm nad podlahou | 300 mm |
| Rohová zóna | 900 – 1200 mm nad podlahou | 300 mm |
Jak správně vybrat materiály a vodiče pro elektroinstalaci
Vodiče pro světelné obvody
Světelné obvody se provádějí vodičem CYKY 3×1,5 mm², který je vhodný pro nižší proudové zatížení. Tento vodič je ideální pro napájení svítidel a dalších zařízení, kde není potřeba vysoký výkon. Při instalaci světelných obvodů dbejte na správné napojení a přichycení kabelů na zeď, abyste zajistili bezpečnost elektroinstalace.
Vodiče pro jednofázové zásuvky
Jednofázové zásuvky se instalují vodičem CYKY 3×2,5 mm² a jistí se jističem 16 A pro zajištění bezpečnosti. Tento vodič umožňuje připojení různých domácích spotřebičů, jako jsou vysavače nebo mikrovlnné trouby. Při plánování elektroinstalace rodinného domu je důležité dodržovat správný způsob instalace elektrických kabelů a zajistit dostatečné průřezy vodičů.
Vodiče pro elektrický sporák
Pro elektrický sporák se používá samostatný třífázový přívod vodičem 5×2,5 mm², který zajišťuje dostatečný výkon pro vaření. Tento typ vodiče je navržen pro vysoké zatížení, které sporák vyžaduje, a je nutné jej správně umístit do instalační zóny. Dbejte na to, aby byl přívod dobře izolován a chráněn před poškozením.
| Typ vodiče | Průřez | Použití |
|---|---|---|
| CYKY 3×1,5 mm² | 1,5 mm² | Světelné obvody |
| CYKY 3×2,5 mm² | 2,5 mm² | Jednofázové zásuvky |
| 5×2,5 mm² | 2,5 mm² | Elektrický sporák |
Jak provést bezpečné uložení elektrického vedení v zemi a na stěnách
Minimální výška uložení vedení nad zemí
Elektrické vedení musí být vedeno minimálně 5,5 metru nad zemí. Tato výška zajišťuje bezpečnost, chrání kabely před poškozením například při manipulaci s vysokými zařízeními nebo při pohybu vozidel. Je důležité dodržovat tuto normu, aby se předešlo nehodám a zraněním.

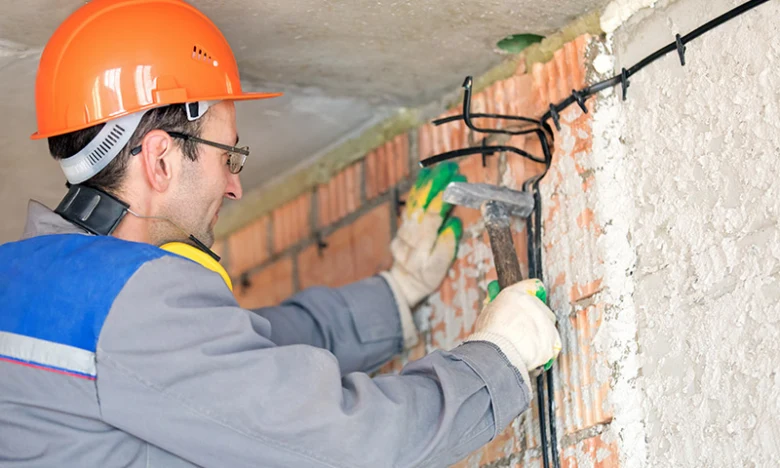

Přichycení kabelů na zeď
Kabely vedené na zdi musí být přichyceny příchytkami ve vzdálenosti maximálně 30 cm od sebe. Tato pravidla pomáhají zabránit pohybu kabelů a jejich poškození. Použití kvalitních příchytek, například plastových nebo kovových, zajišťuje stabilitu kabelového vedení.
Tipy pro správnou elektroinstalaci:
- Zvolte vhodné materiály pro příchytky, které odolají povětrnostním vlivům.
- Dbejte na to, aby nebyly kabely vystaveny přímému slunečnímu záření.
- Pravidelně kontrolujte přichycení kabelů a jejich stav.
Jak instalovat hlavní domovní vedení (HDS) a přípojku od distribuční sítě
Umístění hlavního domovního vedení (HDS)

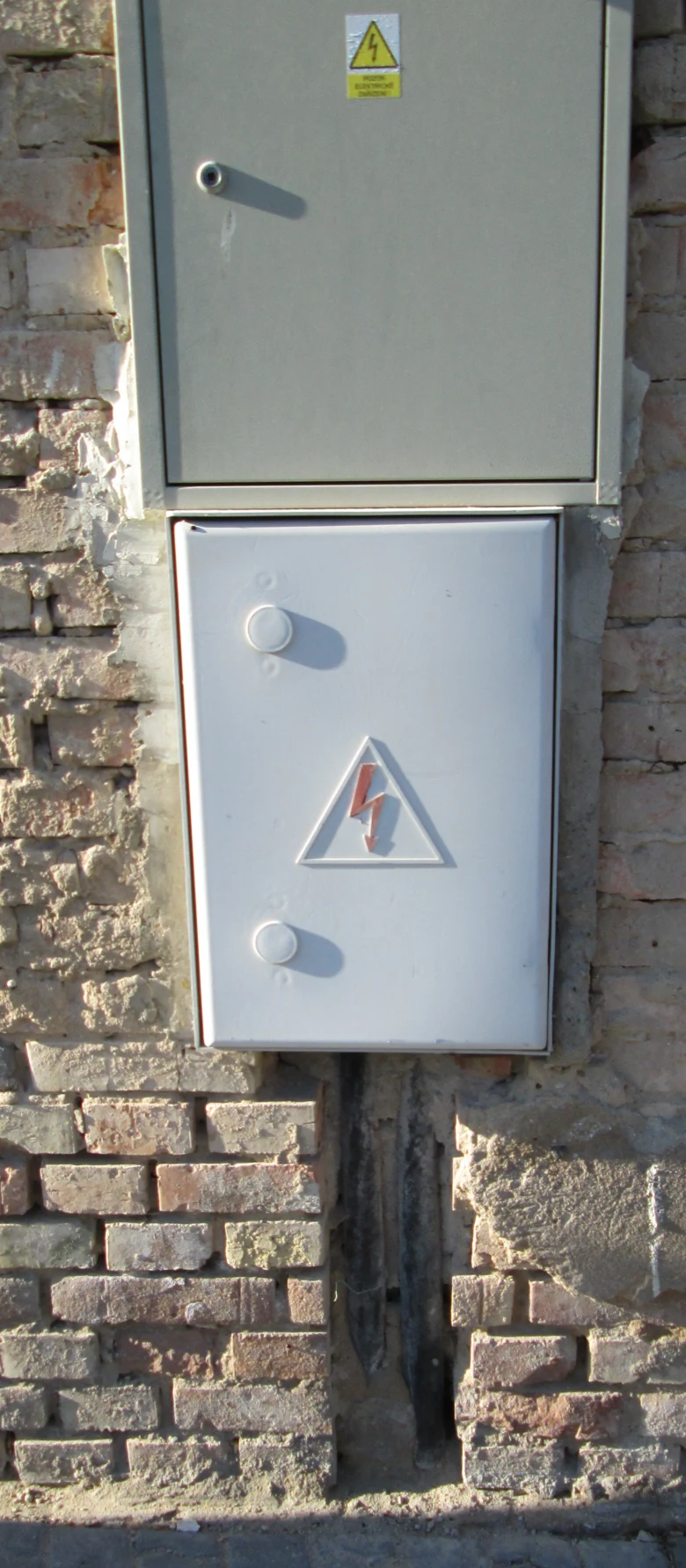

Hlavní domovní vedení (HDS) musí být umístěno na přístupném místě, jako je zeď domu nebo sloupek u plotu. Je důležité, aby HDS bylo alespoň 60 cm nad zemí, což zajišťuje jeho ochranu a snadný přístup pro údržbu a kontrolu.
Přípojka od distribučního vedení
Přípojka elektrického vedení k domovní instalaci se provádí čtyřžilovým kabelem s minimálním průřezem 10 mm² Cu. Tento kabel propojuje distribuční síť s HDS a zajišťuje bezpečnost elektroinstalace. Při instalaci je důležité dbát na správné provedení a dodržení všech norem.
- Změřte a označte místo pro umístění HDS na zdi nebo sloupku.
- Zajistěte HDS ve výšce minimálně 60 cm nad zemí.
- Připravte čtyřžilový kabel 10 mm² Cu pro přípojku.
- Nainstalujte kabel do předem určené trasy, dodržujte instalační zóny a bezpečnostní normy.
- Připojte kabel k HDS a distribuční síti.
- Otestujte funkčnost elektroinstalace a ujistěte se, že je vše v pořádku.
Dodržováním těchto kroků zajistíte správnou instalaci elektrického vedení doma a minimalizujete rizika spojená s elektroinstalací.
Jak správně uchytit a vést kabely na zdi a v instalačních zónách
Maximální vzdálenost příchytek kabelů
Při instalaci elektrického vedení je klíčové správně připevnit kabely na zeď pomocí příchytek. Vzdálenost mezi jednotlivými příchytkami nesmí přesáhnout 30 cm, aby se minimalizovalo riziko poškození a pohybu kabelu. Tímto způsobem zajistíte stabilitu elektroinstalace rodinného domu a dodržíte bezpečnost elektroinstalace.
| Typ příchytky | Maximální vzdálenost | Poznámka | |
|---|---|---|---|
| Plastová | 30 cm | Pro běžné instalace | |
| Kovová | 30 cm | Vhodná pro venkovní použití | |
| Samolepicí | 30 cm | Pro čisté a rychlé uchycení |
Popis instalačních zón pro vedení kabelů
Instalační zóny pro vedení kabelů hrají důležitou roli v elektroinstalaci. Horní instalační zóna se nachází 150-450 mm pod stropem, dolní zóna je 150-450 mm nad podlahou a rohová zóna se pohybuje 900-1200 mm nad podlahou. Šířka těchto zón je 300 mm, což zajišťuje dostatečný prostor pro vedení kabelů a dodržení bezpečnostních standardů. Správné rozvržení instalačních zón usnadňuje instalaci a údržbu elektroinstalace.
Jak udělat schéma elektroinstalace a dodržet instalační normy
Schéma elektroinstalace je klíčovým krokem při plánování a realizaci elektroinstalace rodinného domu. Musí přesně odpovídat ČSN normám, které stanovují pravidla pro bezpečnost elektroinstalace a jištění obvodů. Při vytváření schématu je důležité zohlednit instalační zóny, které určují, kde mohou být kabely vedeny. Existují různé softwary a šablony, které mohou usnadnit proces návrhu.
Tip: Při přípravě schématu použijte PDF dokumenty s příklady domovních elektroinstalací, které vám pomohou s orientací v normách a správným uspořádáním kabeláže. Nezapomeňte také na správný průřez vodičů a vhodný jistič, například 16 A, pro zabezpečení jednotlivých okruhů.
Jak připojit světelné obvody, zásuvky a spotřebiče (sporák)
Světelné obvody
Světelné obvody se instalují vodičem CYKY 3×1,5 mm², který je vhodný pro nižší proudové zatížení. Tento vodič zajistí dostatečný výkon pro osvětlení a je standardně používán v domácnostech.
Jednofázové zásuvky
Jednofázové zásuvky se provádějí vodičem CYKY 3×2,5 mm² a jištění zajišťuje jistič 16 A pro bezpečný provoz. Tento typ zapojení umožňuje efektivní připojení běžných elektrických spotřebičů, jako jsou počítače nebo televize. Správné dimenzování vodičů a jištění je klíčové pro bezpečnost elektroinstalace.
Elektrický sporák
Elektrický sporák má samostatný třífázový přívod vodičem 5×2,5 mm², který zajišťuje potřebný výkon pro vaření. Třífázové zapojení je nezbytné, protože sporák vyžaduje vyšší proudové zatížení pro optimální funkčnost.
| Typ zapojení | Vodič | Jistič |
|---|---|---|
| Světelné obvody | CYKY 3×1,5 mm² | – |
| Jednofázové zásuvky | CYKY 3×2,5 mm² | 16 A |
| Elektrický sporák | 5×2,5 mm² třífázový | – |
Jak zajistit bezpečnost a prevenci chyb při instalaci
Nejčastější chyby při instalaci
Typické chyby zahrnují použití vodičů s nevhodným průřezem, nedodržení vzdálenosti příchytek a špatné jištění obvodů. Tyto chyby při instalaci mohou vést k nebezpečným situacím, jako jsou přehřátí nebo zkraty. Je důležité dbát na správné dimenzování vodičů a dodržovat instalační zóny, aby se zajistila bezpečnost elektroinstalace.
- Použití vodičů s nevhodným průřezem
- Nedodržení vzdálenosti příchytek
- Špatné jištění obvodů
Zásady bezpečné instalace
Dodržování norem, správné jištění a kontrola instalace jsou klíčové pro bezpečnost a spolehlivost elektroinstalace. Při jištění obvodů byste měli používat jističe vhodné pro dané zatížení, například jistič 16 A pro běžné domácí spotřebiče. Pravidelná kontrola instalace je nezbytná pro včasné odhalení případných problémů.
Časté chyby při instalaci elektrického vedení a jak se jim vyhnout
Mezi časté chyby při instalaci elektrického vedení patří:
- Nedodržení instalačních vzdáleností, což může vést k obraně proti zkratu.
- Nevhodný průřez vodičů, který může způsobit přehřívání a selhání obvodu.
- Špatné uchycení kabelů, což zvyšuje riziko mechanického poškození.
Tyto chyby při instalaci způsobují bezpečnostní rizika, proto je klíčové dodržovat platné normy. Jak postupovat při instalaci elektrického vedení? Zvolte správný průřez vodičů podle zátěže a například pro většinu domácích spotřebičů používejte jistič 16 A. Uchycení kabelů provádějte pečlivě a nezapomínejte na pravidelné kontroly bezpečnosti elektroinstalace.
Časté dotazy (FAQ) k instalaci elektrického vedení
Otázka: Jak hluboko má být uloženo elektrické vedení v zemi?
Elektrické vedení ukládejte minimálně 60 cm pod povrch země, aby bylo chráněno před mechanickým poškozením a vlivy počasí.
Otázka: Jaký průřez vodiče je vhodný pro přípojku od distribuční sítě?
Pro přípojku se používá čtyřžilový kabel s minimálním průřezem 10 mm² měděného vodiče (Cu).
Otázka: Jaká je doporučená výška pro připojovací vedení nad zemí?
Připojovací vedení musí být vedeno minimálně 5,5 metru nad zemí kvůli bezpečnosti a ochraně před poškozením.
Otázka: Jaký vodič se používá pro světelné obvody v domácnosti?
Pro světelné obvody se používá vodič CYKY 3×1,5 mm² vhodný pro nižší proudové zatížení.
Otázka: Jaký vodič je vhodný pro jednofázové zásuvky?
Jednofázové zásuvky se instalují vodičem CYKY 3×2,5 mm² a jištěním 16 A jističem.
Otázka: Jak správně přichytit kabely na zeď?
Kabely se přichycují příchytkami v maximální vzdálenosti 30 cm, aby se zabránilo jejich poškození a pohybu.
Otázka: Jaká je šířka instalačních zón pro vedení kabelů?
Instalační zóny mají šířku 300 mm a jsou rozděleny na horní, dolní a rohovou s přesnými výškovými limity.
Otázka: Jaké jsou instalační výšky pro horní a dolní instalační zónu?
Horní zóna je od 150 do 450 mm pod stropem, dolní zóna od 150 do 450 mm nad podlahou.
Otázka: Jaký vodič se používá pro elektrický sporák?
Pro elektrický sporák se zřizuje samostatný třífázový přívod vodičem 5×2,5 mm².
Otázka: Jaké jsou nejčastější chyby při instalaci elektrického vedení?
Nejčastější chyby jsou nevhodný průřez vodičů, nedodržení vzdálenosti příchytek a špatné jištění obvodů.
Otázka: Jak zajistit bezpečnost při instalaci elektroinstalace?
Bezpečnost zajistíte dodržováním norem, správným jištěním a pravidelnou kontrolou instalace odborníkem.
Otázka: Jak udělat schéma elektroinstalace rodinného domu?
Schéma vytvořte podle ČSN norem, zahrňte instalační zóny, jištění a rozmístění obvodů, můžete využít specializovaný software.
Otázka: Jak správně vést elektřinu v panelovém domě?
V panelových domech se používají rozvody vedené do rozvaděčů, dodržují se instalační normy a bezpečnostní předpisy.
Otázka: Jak dlouhé mohou být prodlužovací přívody s průřezem 1,5 mm²?
Prodlužovací přívody s průřezem 1,5 mm² mohou mít maximální délku 50 metrů podle norem.
Otázka: Jaké jsou zásady pro elektroinstalaci v sauně?
V sauně se používají vodiče s izolací odolnou do 140 °C a instalace musí odpovídat ČSN normám.
