Přesné měření stoupání závitu je klíčové pro správné spojení a funkčnost šroubových spojů. Ať už pracujete s závitovými měrkami, posuvným měřidlem nebo mikrometrem, dodržení správného postupu zajistí, že vaše měření budou vždy přesná. V tomto návodu se naučíte efektivní techniky pro měření stoupání závitu, které vám usnadní práci a zvýší kvalitu vašich projektů.
🔑 Klíčové body
- Stoupání závitu je vzdálenost mezi dvěma sousedními závity měřená v milimetrech nebo počtem závitů na palec.
- Pro přesné měření stoupání závitu se používají závitové měrky nebo lze spočítat počet závitů na 25,4 mm.
- Průměr závitu lze změřit posuvným měřidlem nebo mikrometrem s přesností na setiny milimetru.
- Standardní stoupání pro metrické závity M3 je 0,5 mm, pro M10 je to 1,5 mm.
- Měření stoupání závitu vyžaduje správný nástroj a techniku, aby se předešlo chybám a nepřesnostem.
Jak měřit stoupání závitu krok za krokem
Stoupání závitu se měří pomocí závitových měrek nebo posuvného měřidla a tento proces lze provést krok za krokem. Zde je návod, jak správně změřit stoupání závitu na šroubu a matici.
- krok – Připravte si potřebné nástroje: závitovou měrku nebo posuvné měřidlo.
- krok – Ujistěte se, že měřený šroub je čistý a bez nečistot.
- krok – Vyberte správnou závitovou měrku odpovídající průměru šroubu.
- krok – Umístěte závitovou měrku do závitu a zjistěte stoupání.
- krok – Pokud používáte posuvné měřidlo, změřte průměr závitu a použijte vzorec pro výpočet stoupání.
Použití závitové měrky
Závitové měrky jsou efektivním nástrojem pro přesné určení stoupání závitu. Například, pokud použijete měrku s označením 1,5 mm, můžete snadno zjistit, že stoupání závitu je právě 1,5 mm. Tento způsob měření zajišťuje vysokou přesnost měření.
Měření posuvným měřidlem
Pro měření průměru závitu můžete použít posuvné měřidlo, které umožňuje přesnost na setiny milimetru. Umístěte čelisti posuvného měřidla na závit a odečtěte hodnotu. Tím získáte přesný průměr závitu, který lze dále použít pro výpočet stoupání.

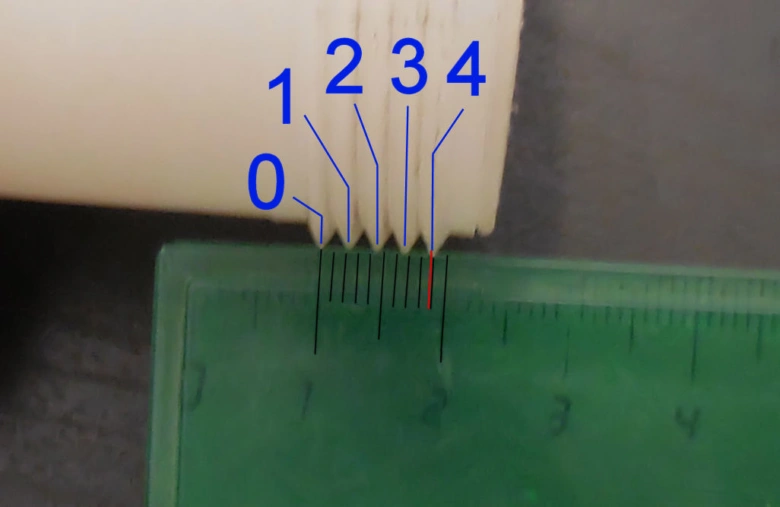

Výpočet stoupání podle počtu závitů
Pokud nemáte k dispozici závitové měrky, můžete spočítat stoupání závitu podle počtu závitů na palec (25,4 mm). Zjistěte, kolik závitů se vejde na jeden palec, a poté použijte vzorec pro výpočet stoupání. Například, pokud je 10 závitů na palec, stoupání závitu je 2,54 mm.
Nástroje pro měření stoupání závitu a jejich použití
Při měření stoupání závitu je důležité mít k dispozici správné nástroje. Každý z těchto nástrojů má specifickou funkci a výhodu, kterou oceníte při přesném měření.
Závitové měrky
Závitové měrky jsou základním nástrojem pro určení stoupání závitu. S jejich pomocí snadno zjistíte, jaké je stoupání závitu pro konkrétní šroub, a to pomocí přiložení měrky k závitu. Umožňují rychlé a přesné měření, což je klíčové pro správné použití šroubů.

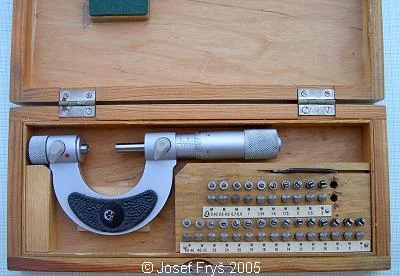

Mikrometry a posuvná měřidla
Mikrometry a posuvná měřidla slouží k měření průměru závitu. Mikrometr nabízí vyšší přesnost měření, zatímco posuvné měřidlo je vhodné pro rychlé a praktické měření. Jejich kombinace pomáhá zajistit, že máte správné rozměry pro šrouby a matice. Při měření závitu je důležité vyvarovat se odchylek, které mohou vést k nesprávnému montáži.
- Závitové měrky pro určení stoupání
- Mikrometry pro měření průměru
- Posuvná měřidla pro rychlou kontrolu
Pro více informací o závitech doporučuji navštívit stránky Wikipedia.
Jak určit stoupání závitu podle průměru šroubu
Průměr závitu úzce souvisí se standardním stoupáním závitu, které je u metrických závitů pevně dané. Například stoupání závitu M3 je 0,5 mm, M5 má stoupání 0,8 mm, M10 má stoupání 1,5 mm a M30 dokonce 3,5 mm. Pro správné měření stoupání závitu na šroubu můžete použít závitové měrky nebo posuvné měřidlo.
Standardní stoupání závitů
| Průměr závitu | Stoupání závitu |
|---|---|
| M3 | 0,5 mm |
| M5 | 0,8 mm |
| M10 | 1,5 mm |
| M30 | 3,5 mm |
Pokud tedy potřebujete určit stoupání závitu podle průměru šroubu, stačí se řídit těmito standardními hodnotami.

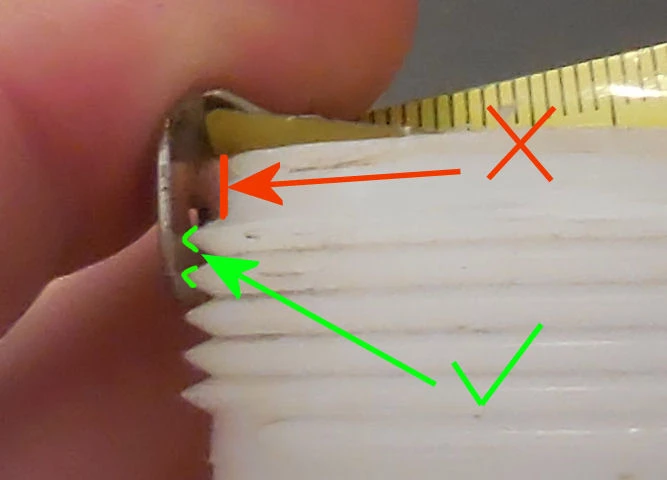

Nejčastější chyby při měření stoupání závitu a jak se jim vyhnout
Nejčastější chyby při měření stoupání závitu mohou vést k nepřesným výsledkům, což může mít vážné důsledky při práci s šrouby a maticemi. Mezi tyto chyby patří:
- Nesprávné použití měřidel, například posuvného měřidla nebo závitových měrek, které mohou poskytnout zkreslené hodnoty.
- Nepřesné odečítání hodnot, kdy si uživatelé špatně interpretují výsledky, což zvyšuje riziko chybných měření.
Aby se těmto chybám předešlo, je důležité dodržovat správný postup měření stoupání závitu. Používejte kvalitní nástroje, jako je mikrometr pro precizní měření, a vždy se ujistěte, že měřidla jsou čistá a správně kalibrovaná. Dále doporučuji provádět měření na více místech závitu, aby se zajistila jejich konzistence.
Tip: Vždy si ověřte, jak se měří velikost a stoupání závitu, abyste předešli chybám při měření stoupání závitu na šroubu.
Výhody přesného měření stoupání závitu v praxi
Přesné měření stoupání závitu přináší řadu výhod, které přímo ovlivňují kvalitu spojů a životnost komponentů. Důležité je, aby bylo měření prováděno důkladně, což zajistí spolehlivost celého systému.
Snížení rizika poruch spojů
Přesné měření stoupání závitu minimalizuje nesoulad mezi závity, což je klíčové pro bezpečné a účinné spoje. Jakékoliv odchylky mohou vést k poruchám spojů, které mohou mít za následek nežádoucí havárie.
Zvýšení životnosti komponent
Správně změřené stoupání závitu, například u metrických šroubů, zajišťuje rovnoměrné rozložení síly. To výrazně prodlužuje životnost komponent, neboť snižuje opotřebení a zátěž na jednotlivé části.
- Přesné měření zajišťuje lepší funkčnost spojů.
- Kvalitní stoupání závitu snižuje náklady na údržbu.
- Správné nástroje jako posuvné měřidlo a závitové měrky jsou klíčem k úspěchu.
Časté dotazy o měření stoupání závitu
Otázka: Jak se měří stoupání závitu pomocí závitové měrky?
Pomocí závitové měrky přiložíte list s označeným stoupáním k závitu a vyberete ten, který přesně sedí. Standardní stoupání metrických závitů jsou například 0,5 mm pro M3 a 1,5 mm pro M10.
Otázka: Jak zjistím stoupání závitu bez závitové měrky?
Změřte délku 25,4 mm na šroubu a spočítejte počet závitů v této délce. Stoupání pak vypočítáte jako 25,4 mm děleno počtem závitů.
Otázka: Jaké nástroje potřebuji k měření stoupání závitu?
Použijte závitové měrky pro stoupání, mikrometr nebo posuvné měřidlo pro měření průměru závitu.
Otázka: Jak se značí stoupání závitu u metrických šroubů?
Stoupání se značí v milimetrech, například M10x1,5 znamená průměr 10 mm a stoupání 1,5 mm.
Otázka: Jak přesně změříte průměr závitu?
Pomocí mikrometru nebo posuvného měřidla změřte průměr závitu s přesností na setiny milimetru, například 9,5 mm.
Otázka: Jaká je standardní hodnota stoupání u závitu M5?
Standardní stoupání pro metrický závit M5 je 0,8 mm.
Otázka: Jaké jsou nejčastější chyby při měření stoupání závitu?
Nesprávné nastavení měřidla, měření mimo osu závitu, nepřesné odečítání hodnot a použití nevhodného nástroje.
Otázka: Je možné měřit stoupání závitu u velkých závitů jako M30?
Ano, standardní stoupání pro M30 je 3,5 mm a měření vyžaduje vhodné nástroje jako mikrometr nebo závitové měrky.
Otázka: Jak se měří stoupání závitu Whitworth?
Stoupání Whitworthova závitu se měří počtem závitů na palec, například 12 závitů na palec odpovídá 2,12 mm stoupání.
Otázka: Proč je přesné měření stoupání závitu důležité?
Přesné měření zajišťuje správné spojení dílů, snižuje riziko poruch a prodlužuje životnost komponent.
Otázka: Jak se vyhnout chybám při měření stoupání závitu?
Používejte správné nástroje, měřte ve správné ose a pečlivě odečítejte hodnoty.
Otázka: Jak se měří stoupání závitu u palcových závitů?
Měří se počet závitů na palec (25,4 mm), například 20 závitů na palec znamená stoupání 1,27 mm.
Otázka: Jak poznám správné stoupání závitu?
Pomocí závitové měrky nebo výpočtem podle počtu závitů na standardní délku 25,4 mm.
Otázka: Jak měřit stoupání závitu bez speciálních nástrojů?
Spočítejte počet závitů na délku 25,4 mm a vypočítejte stoupání jako délku dělenou počtem závitů.
