Tepelný odpor je klíčovým parametrem, který ovlivňuje efektivitu izolace a komfort v našich domovech. Měření tohoto odporu vám pomůže porozumět vlastnostem stavebních materiálů, jako je minerální vata, a zjistit, jaký mají vliv na tepelnou vodivost a součinitel prostupu tepla. Správné určení tepelných odporů může zásadně přispět k energetické úspornosti a pohodlí vašeho bydlení.
🔑 Klíčové body
- Tepelný odpor označuje schopnost materiálu bránit průchodu tepla a jeho jednotkou je m²·K/W.
- Výpočet tepelného odporu se provádí dělením tloušťky materiálu v metrech jeho tepelnou vodivostí (λ).
- Tepelný odpor minerální vaty o tloušťce 10 cm je přibližně 2,5 m²·K/W.
- Při měření se často využívá tepelná kamera nebo kalkulačky pro výpočet podle rozměrů a vlastností materiálu.
- Značení tepelného odporu ve stavebnictví se běžně uvádí jako R nebo Rλ s jednotkou m²·K/W.
Co je tepelný odpor a jaký má význam ve stavebnictví
Definice tepelného odporu
Tepelný odpor je fyzikální veličina, která vyjadřuje schopnost materiálu bránit průchodu tepla. Tento parametr se určuje podle vzorce R = d/λ, kde d představuje tloušťku materiálu v metrech a λ je tepelná vodivost vyjádřená ve wattech na metr a kelvin (W/(m·K)). Vyšší hodnota tepelného odporu (R) znamená, že materiál má lepší izolační vlastnosti, což je klíčové pro efektivní energetickou ochranu budov. Například minerální vata, často používaná jako izolace, má nízkou tepelnou vodivost, čímž zvyšuje svůj tepelný odpor a snižuje tepelné ztráty.
Význam tepelného odporu ve stavebnictví
Tepelný odpor hraje zásadní roli při návrhu stavebních konstrukcí. Ovlivňuje nejen energetickou náročnost budov, ale také komfort uživatelů. Například stěna s tepelným odporem R=3,0 m²·K/W výrazně snižuje tepelné ztráty, což vede k nižším nákladům na vytápění. Volba správné izolace, jako je minerální vata nebo jiný izolační materiál, je proto klíčová pro dosažení vysoké energetické účinnosti. Při výběru izolace je důležité zohlednit i součinitel prostupu tepla, který ukazuje, jak rychle teplo prochází daným materiálem.
- Tepelný odpor ovlivňuje energetickou účinnost budov.
- Vyšší tepelný odpor znamená nižší tepelné ztráty.
- Kvalitní izolace zlepšuje komfort a snižuje náklady na vytápění.
Jak se počítá tepelný odpor – vzorec a výpočet krok za krokem
Výpočet tepelného odporu minerální vaty
Pro výpočet tepelného odporu minerální vaty tloušťky 10 cm s tepelnou vodivostí λ=0,04 W/(m·K) použijeme vzorec R = d / λ. Tloušťku d vyjadřujeme v metrech, takže 10 cm je 0,1 m. Po dosazení do vzorce získáme:
R = 0,1 / 0,04 = 2,5 m²·K/W.
Tímto způsobem zjistíme, že tepelný odpor minerální vaty je 2,5 m²·K/W, což je důležité pro správnou izolaci a energetickou efektivitu stavby.
Výpočet tepelného odporu vícevrstvých stěn
Při výpočtu tepelného odporu vícevrstvých stěn je nutné sečíst jednotlivé odpory každé vrstvy. Například, pokud máme cihlovou stěnu o tloušťce 0,15 m a tepelném odporu R=0,1 a vrstvu izolace o tloušťce 0,1 m a R=2,5, postupujeme následovně:
- Zjistěte tepelný odpor cihlové stěny – R = 0,1.
- Zjistěte tepelný odpor izolace – R = 2,5.
- Sečtěte odpory: R_total = 0,1 + 2,5 = 2,6 m²·K/W.
Celkový tepelný odpor vícevrstvé stěny tedy činí 2,6 m²·K/W, což pozitivně ovlivňuje energetické vlastnosti budovy.
Jednotky a značení tepelného odporu
Tepelný odpor se ve stavebnictví označuje písmenem R nebo Rλ. Tato značení se používají v technické dokumentaci pro označení tepelných vlastností materiálů. Jednotka tepelného odporu je m²·K/W, což znamená metr čtvereční krát kelvin děleno wattem. Tento údaj udává, jak dobře materiál izoluje proti přenosu tepla.
Pro lepší orientaci přinášíme tabulku s příklady značení a jednotek tepelného odporu:
| Materiál | Značení | Jednotka |
|---|---|---|
| Minerální vata | R | m²·K/W |
| Tepelná izolace | Rλ | m²·K/W |
| Zdivo (běžné) | R | m²·K/W |
Při výběru správné izolace je důležité znát jak vypočítat hodnotu tepelného odporu, aby bylo možné posoudit, jaký materiál bude nejvhodnější pro vaše potřeby.
Praktické metody měření tepelného odporu materiálů
Měření tepelným tokem v laboratoři
Laboratorní měření tepelný odpor stanovuje s přesností ±5 % za standardních podmínek 23 °C a 50 % vlhkosti. Tento postup zahrnuje umístění vzorku mezi dvěma tepelnými zdroji a měření tepelného toku, který prochází materiálem. Výsledná hodnota se poté použije k výpočtu tepelných vlastností daného materiálu. Takové měření je vhodné pro přesné určení tepelných odporů různých izolací, včetně minerální vaty nebo zdiva.

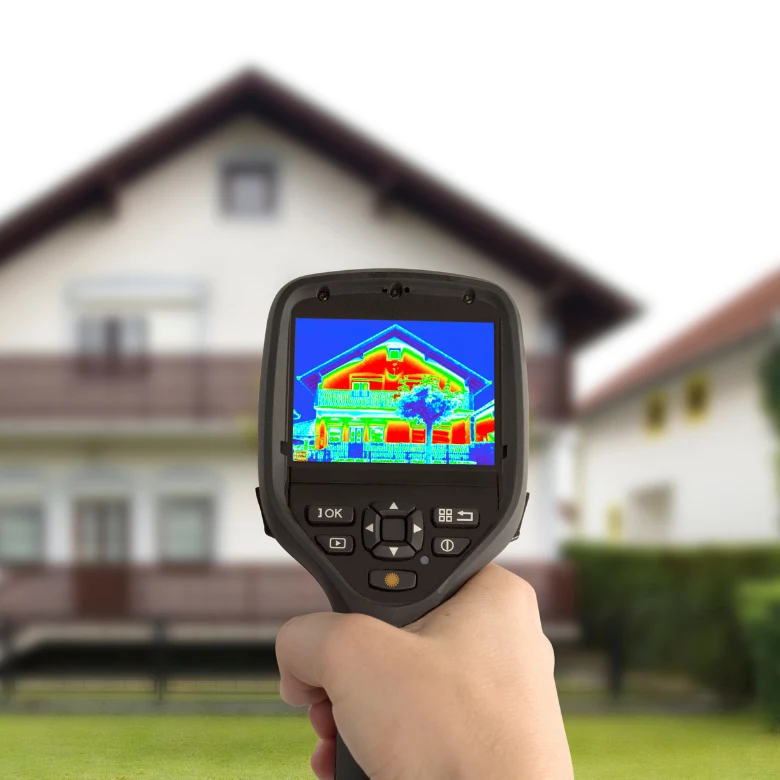

Použití tepelné kamery v praxi
Tepelná kamera je efektivní nástroj pro odhalení tepelných ztrát a poskytuje vizuální analýzu stavby. Tato kamera měří teplotní rozdíly v °C na povrchu konstrukcí a umožňuje identifikaci míst s nízkým tepelným odporem. Pomocí tepelné kamery můžete rychle zjistit, kde dochází k únikům tepla, což usnadňuje optimalizaci izolace. Tento způsob měření je ideální pro praktické aplikace, kde jsou důležité rychlé a přesné výsledky.
Tipy pro měření tepelného odporu:
- Ujistěte se, že jsou podmínky měření stabilní.
- Přesně nastavte tepelné zdroje při laboratorním měření.
- Použijte tepelnou kameru na chladných dnech pro lepší detekci tepelných ztrát.
Tabulky a hodnoty tepelného odporu běžných stavebních materiálů
| Materiál | Tloušťka (m) | Tepelný odpor (m²·K/W) |
|---|---|---|
| Minerální vata | 0,10 | 2,5 |
| Polystyren | 0,10 | 3,0 |
| Cihla | 0,15 | 0,1 |
| Dřevo | 0,10 | 0,12 |
| Beton | 0,20 | 0,05 |
Tepelný odpor je důležitým parametrem při výběru izolačních materiálů. Například minerální vata s tloušťkou 0,10 m dosahuje tepelného odporu 2,5 m²·K/W, zatímco cihla o tloušťce 0,15 m má tepelný odpor pouze 0,1 m²·K/W. Tabulka tepelných odporů běžných stavebních materiálů vám poskytne rychlý přehled o vlastnostech jednotlivých materiálů a pomůže při rozhodování o optimální izolaci.
Typické chyby při měření a výpočtu tepelného odporu
Při měření tepelného odporu se často setkáváme s chybami, které mohou vést k nesprávným hodnotám. Mezi nejběžnější chyby patří:
- Nesprávné určení tloušťky materiálu – nedostatečné nebo nadbytečné měření tloušťky ovlivňuje výsledný tepelný odpor.
- Ignorování vlhkosti – vlhkost může výrazně snížit účinnost izolace, například minerální vaty.
- Špatný výběr materiálu – použití nevhodných nebo nekvalitních materiálů může zkreslit výsledky.
- Nesprávná interpretace výsledků – je důležité správně chápat hodnoty a souvislosti mezi tepelnou vodivostí a součinitelem prostupu tepla.
Tip: Důkladně zkontrolujte každý krok měření a výpočtu, abyste předešli těmto běžným omylům.
Časté dotazy a odpovědi k tepelnému odporu
Otázka: Jak se vypočítá tepelný odpor materiálu?
Tepelný odpor se vypočítá podle vzorce R = d / λ, kde d je tloušťka materiálu v metrech a λ je tepelná vodivost v W/(m·K).
Otázka: Jaká je jednotka tepelného odporu?
Jednotka tepelného odporu je m²·K/W (metr čtvereční krát kelvin děleno wattem).
Otázka: Jak se značí tepelný odpor ve stavebnictví?
Tepelný odpor se značí písmenem R nebo Rλ s jednotkou m²·K/W.
Otázka: Jaký je tepelný odpor minerální vaty o tloušťce 10 cm?
Tepelný odpor minerální vaty 10 cm tlusté je přibližně 2,5 m²·K/W.
Otázka: Jak se měří tepelný odpor pomocí tepelné kamery?
Tepelná kamera zobrazuje teplotní rozdíly v °C a ukazuje tepelné ztráty na povrchu konstrukce.
Otázka: Jak se počítá tepelný odpor vícevrstvé stěny?
Tepelný odpor vícevrstvé stěny se získá součtem odporů jednotlivých vrstev, například cihla 0,15 m (R=0,1) plus izolace 0,1 m (R=2,5).
Otázka: Jaké chyby se často dělají při měření tepelného odporu?
Časté chyby jsou nesprávné měření tloušťky, ignorování vlhkosti a použití nesprávných hodnot tepelné vodivosti.
Otázka: Proč je tepelný odpor důležitý při výběru izolace?
Vyšší tepelný odpor znamená lepší izolaci a nižší tepelné ztráty, což šetří náklady na vytápění.
Otázka: Jak zjistit tepelný odpor zdiva?
Zjištění se provádí výpočtem podle tloušťky a typu materiálu, často pomocí tabulek nebo kalkulaček.
Otázka: Jak používat kalkulačku pro výpočet tepelného odporu?
Zadejte tloušťku materiálu v metrech a tepelnou vodivost, kalkulačka vypočítá tepelný odpor podle vzorce R = d / λ.
Otázka: Jak se liší tepelný odpor od izolačního odporu?
Tepelný odpor popisuje bránění průchodu tepla, izolační odpor se používá v elektrotechnice k hodnocení elektrické izolace.
Otázka: Jak interpretovat výsledky měření tepelného odporu?
Vyšší hodnota znamená lepší izolační schopnosti, výsledky je třeba hodnotit v kontextu materiálu a konstrukce.
Otázka: Jaká je tepelná vodivost minerální vaty?
Tepelná vodivost minerální vaty je přibližně 0,04 W/(m·K).
Otázka: Jak zjistit tepelný odpor pomocí laboratorního měření?
Vzorek se měří za standardních podmínek 23 °C a 50 % vlhkosti s přesností ±5 %.
Otázka: Jaké jsou jednotky součinitele prostupu tepla?
Jednotkou součinitele prostupu tepla je W/(m²·K), popisuje množství tepla procházejícího 1 m² plochy při rozdílu 1 K.
Otázka: Jak se značí tepelný odpor v technické dokumentaci?
V dokumentaci je tepelný odpor uveden jako R nebo Rλ s jednotkou m²·K/W.
Otázka: Jak vypočítat tepelný odpor stěny krok za krokem?
Spočítejte tepelný odpor jednotlivých vrstev podle vzorce a sečtěte je pro celkový odpor stěny.
Otázka: Proč je důležité správné měření tloušťky materiálu?
Tloušťka přímo ovlivňuje výpočet tepelného odporu, chybný údaj vede k nesprávným výsledkům.
Otázka: Jak měřit izolační odpor u elektrických zařízení?
Izolační odpor se měří speciálním měřičem a nepatří k tepelnému odporu stavebních materiálů.
Otázka: Jaké jsou praktické tipy pro měření tepelného odporu?
Používejte přesná měřidla, měřte za stabilních podmínek a interpretujte výsledky v kontextu konstrukce.
