Tepelná čerpadla představují efektivní řešení pro vytápění a chlazení domácností, přičemž jejich princip fungování vychází z využití okolní energie. Objevte, jak správně integrovat tepelná čerpadla do vašeho bydlení pro maximální úsporu energie.
🔑 Klíčové body
- Tepelné čerpadlo přenáší teplo z okolního prostředí s koeficientem výkonu (COP) běžně mezi 3 a 5.
- Existují hlavní typy tepelných čerpadel: vzduch-voda, země-voda a vzduch-vzduch.
- Schéma tepelného čerpadla zahrnuje klíčové části: výparník, kompresor, kondenzátor a expanzní ventil.
- Tepelná čerpadla využívají fyzikální principy jako odpařování a kondenzace chladiva při nízkých teplotách.
- Správné zapojení a dimenzování tepelného čerpadla zásadně ovlivňuje jeho účinnost a životnost.
Základní princip fungování tepelného čerpadla
Tepelné čerpadlo je zařízení, které přenáší teplo z okolního prostředí do vytápěné budovy pomocí elektrické energie. Využívá principy termodynamiky k efektivnímu získávání tepla a jeho přenosu do interiéru. Tento systém může dosahovat koeficientu výkonu (COP) v rozmezí 3 až 5, což znamená, že vyrobené teplo je 3 až 5krát vyšší než spotřebovaná energie.
Co je to tepelné čerpadlo
Tepelné čerpadlo je zařízení, které převádí teplo z nízkoteplotního zdroje (např. vzduchu, vody nebo země) do vytápěného prostoru. Tento proces zahrnuje použití chladiva, které cirkuluje v uzavřeném systému a mění své skupenství v závislosti na teplotě a tlaku. Tepelná čerpadla jsou ekologická a energeticky efektivní alternativa k tradičním systémům vytápění.
Fyzikální princip přenosu tepla
Princip fungování tepelného čerpadla spočívá v několika fyzikálních procesech: odpařování, komprese, kondenzace a expanze chladiva. Chladivo se nejprve odpařuje ve výparníku, kde absorbuje teplo z okolního prostředí. Poté je stlačeno kompresorem, což zvyšuje jeho tlak a teplotu. V kondenzátoru se chladivo kondenzuje, uvolňuje teplo do vytápěného prostoru a následně prochází expanzním ventilem, kde se jeho tlak snižuje a celý cyklus se opakuje.
Hlavní části tepelného čerpadla
K hlavním komponentám tepelného čerpadla patří:
- Výparník – zajišťuje odpařování chladiva a absorpci tepla.
- Kompresor – zvyšuje tlak a teplotu chladiva pro další cyklus.
- Kondenzátor – předává uvolněné teplo do vytápěného prostoru.
- Expanzní ventil – snižuje tlak chladiva a iniciuje další odpařování.
Tip: Při výběru tepelného čerpadla zvažte jeho účinnost a typ. Tepelná čerpadla vzduch-voda a země-voda mají různé výhody a nevýhody v závislosti na vašich potřebách a místních podmínkách.

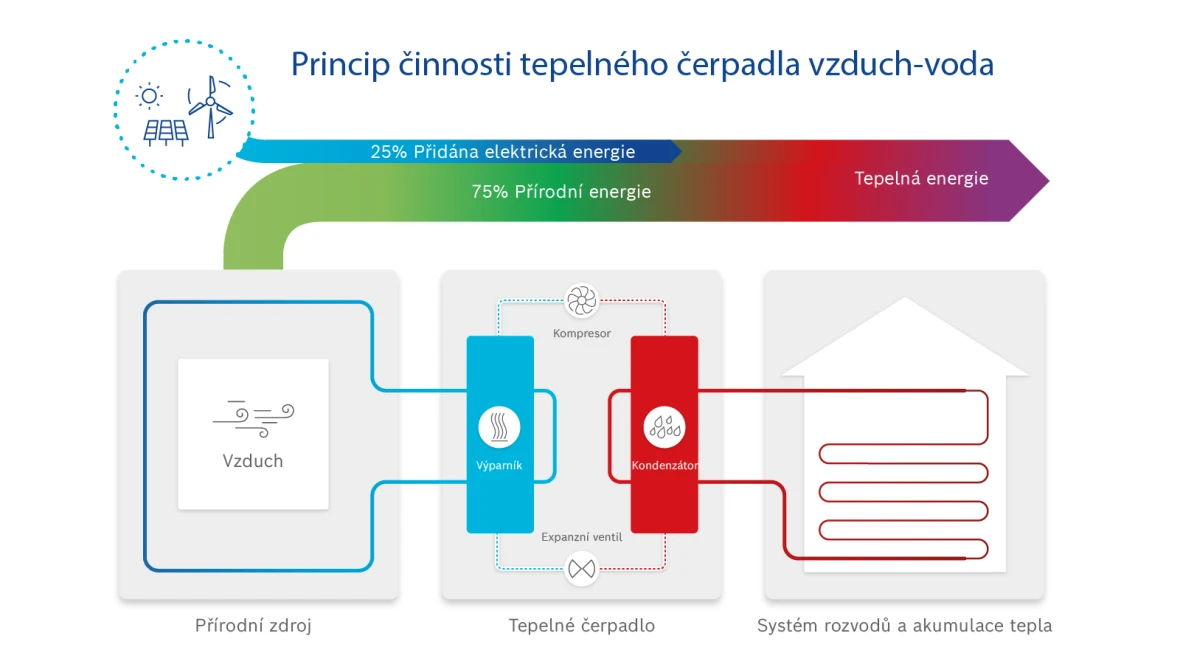

Schéma zapojení tepelného čerpadla vzduch-voda
Venkovní jednotka a její funkce
Venkovní jednotka tepelného čerpadla vzduch-voda obsahuje výparník a ventilátor. Ventilátor nasává vzduch, který prochází přes výparník, kde chladivo odebírá teplo z okolního vzduchu. Tento proces umožňuje, aby chladivo změnilo svůj stav z kapalného na plynný, čímž se zajišťuje přenos tepelné energie dovnitř budovy. Tímto způsobem venkovní jednotka efektivně využívá obnovitelné zdroje tepla ze vzduchu.
Vnitřní jednotka a topný okruh
Vnitřní jednotka tepelného čerpadla vzduch-voda se skládá z kompresoru a kondenzátoru. Kompresor zvyšuje tlak plynného chladiva, což vede k jeho ohřevu. Ohřáté chladivo pak prochází kondenzátorem, kde předává teplo do topného okruhu. Tímto způsobem se vytápí prostor a zajišťuje se komfortní teplota. Vnitřní jednotka je často připojena k akumulační nádrži, která slouží k vyrovnání tepelného výkonu a uchovávání tepla pro pozdější použití.
| Komponenta | Funkce |
|---|---|
| Venkovní jednotka | Odebírá teplo z okolního vzduchu |
| Vnitřní jednotka | Zajišťuje ohřev chladiva a přenos tepla |
| Akumulační nádrž | Skladuje teplo pro vyrovnání výkonu |
Role akumulační nádrže
Akumulační nádrž je nezbytným prvkem schématu zapojení tepelného čerpadla vzduch-voda. Jejím úkolem je vyrovnat tepelné výkyvy a zajistit stabilní dodávku tepla do topného systému. Tímto způsobem zvyšuje efektivitu celého systému a snižuje ztráty energie, což přispívá k ekonomičtějšímu provozu tepelného čerpadla.
Schéma a princip tepelného čerpadla země-voda
Tepelné čerpadlo země-voda využívá energii uloženou v zemi k vytápění budov. Jeho princip fungování je založen na přenosu tepla pomocí chladiva, které prochází různými komponenty, jako jsou výparník, kompresor a kondenzátor. Pro lepší pochopení celého procesu je užitečné znát schéma zapojení tepelného čerpadla země-voda, které ukazuje propojení jednotlivých částí.
Zemní kolektor a jeho role
Zemní kolektor je klíčovou součástí tepelného čerpadla země-voda. Umisťuje se do hloubky 1,5 až 2 metry pod zemský povrch, kde teplota zůstává stabilní. Tento kolektor zachytává energii uloženou v půdě a předává ji chladivu, které ji dále transportuje do vnitřní jednotky čerpadla.

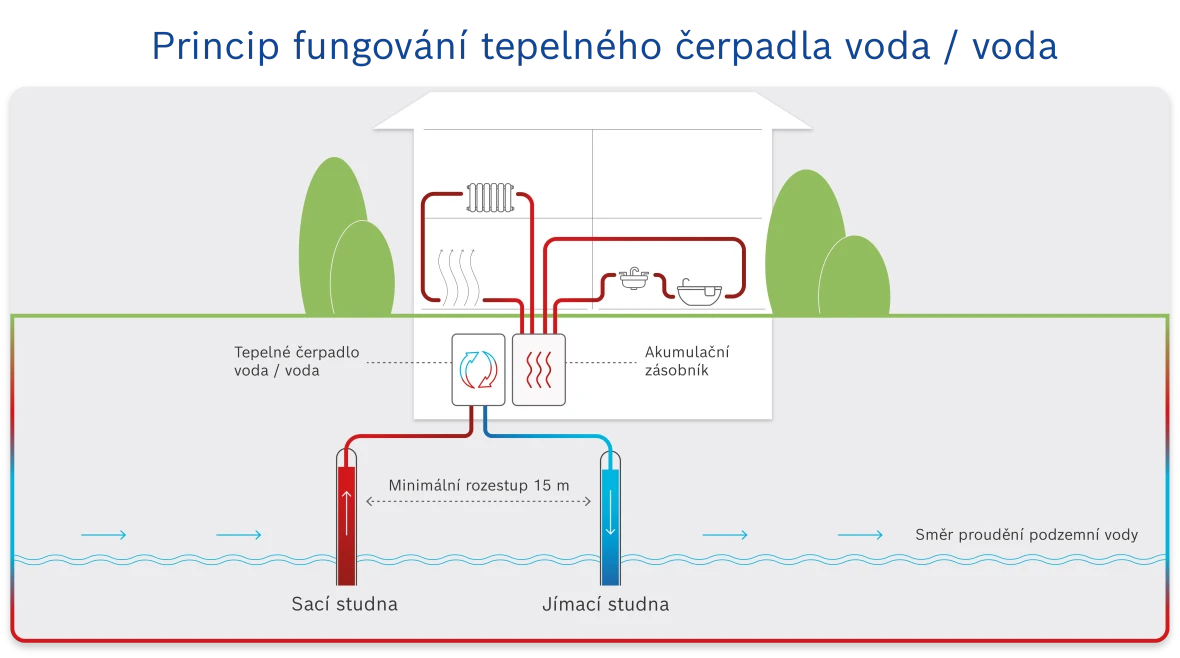

Vrtaná studna jako zdroj tepla
Vrtaná studna představuje alternativní způsob, jak získávat teplo ze země. Hloubka vrtané studny se obvykle pohybuje mezi 30 a 100 metry, což umožňuje přístup k teplejší vodě. Voda z této studny cirkuluje v systému a ohřívá chladivo, které následně prochází celým cyklem tepelného čerpadla.
Zapojení a funkce vnitřní jednotky
Vnitřní jednotka tepelného čerpadla je zodpovědná za distribuci tepla do topného systému. Propojuje se s kolektory a obsahuje důležité komponenty jako kompresor a kondenzátor. Kompresor stlačuje chladivo, čímž zvyšuje jeho teplotu, a kondenzátor ho následně ohřívá pro vytápění prostoru. Tímto způsobem tepelné čerpadlo efektivně využívá energii ze země.
Typy tepelných čerpadel a jejich schémata
Tepelná čerpadla se dělí na několik typů, které se liší způsobem přenosu tepla a vhodností použití. V následujících odstavcích si přiblížíme tři hlavní typy tepelných čerpadel: vzduch-voda, země-voda a vzduch-vzduch. U každého typu uvedeme jeho princip fungování a schéma zapojení.
Tepelné čerpadlo vzduch-voda
Tepelné čerpadlo vzduch-voda využívá venkovní vzduch jako zdroj tepla. Venkovní jednotka obsahuje výparník, který odebírá teplo z okolního vzduchu. Toto teplo se pomocí kompresoru zvyšuje a následně předává do vnitřní jednotky, kde se mění na teplou vodu pro topení nebo ohřev vody. Schéma zapojení zahrnuje propojení mezi venkovní a vnitřní jednotkou.
Tepelné čerpadlo země-voda
Tepelné čerpadlo země-voda využívá teplo uložené v zemi. Může mít buď zemní kolektory, které jsou umístěny v horizontální poloze, nebo vrtané studny, kde se teplo čerpá z podzemní vody. Tento typ čerpadla má vyšší účinnost, protože teplota v zemi je stabilnější než venkovní vzduch. Schéma zapojení ukazuje propojení kolektorů nebo studny s jednotkou.
Tepelné čerpadlo vzduch-vzduch
Tepelné čerpadlo vzduch-vzduch čerpá teplo přímo z venkovního vzduchu a předává ho do vnitřních prostor prostřednictvím vzduchových kanálů. Tento typ je vhodný pro vytápění a chlazení, avšak jeho účinnost klesá při nižších venkovních teplotách. Schéma zapojení zahrnuje venkovní jednotku a vnitřní ventilátory.
| Typ čerpadla | Princip fungování | Vhodnost použití |
|---|---|---|
| Tepelné čerpadlo vzduch-voda | Využívá vzduch pro ohřev vody | Rodinné domy, komerční objekty |
| Tepelné čerpadlo země-voda | Využívá teplo ze země | Novostavby a energeticky úsporné objekty |
| Tepelné čerpadlo vzduch-vzduch | Využívá vzduch pro vytápění a chlazení | Byty, menší domy |
Výhody a nevýhody tepelných čerpadel:
- – Tepelné čerpadlo vzduch-voda: efektivní pro mírné klima, ale méně účinné při extrémních teplotách.
- – Tepelné čerpadlo země-voda: vysoká účinnost a stabilita, ale vyšší náklady na instalaci.
- – Tepelné čerpadlo vzduch-vzduch: snadné a rychlé zapojení, ale omezená účinnost při nízkých teplotách.
Jak správně zapojit tepelné čerpadlo krok za krokem
Příprava místa a montáž venkovní jednotky
Při instalaci tepelného čerpadla je klíčové zvolit vhodné místo pro venkovní jednotku. Mělo by se jednat o rovný a pevný podklad, například betonovou desku. Je nutné zajistit dostatečný prostor kolem jednotky pro správný proudění vzduchu a údržbu. Doporučuje se také umístění mimo dosah přímého slunečního záření a silného větru, aby se optimalizoval výkon zařízení.
- krok – Vyberte místo s pevným a stabilním podkladem.
- krok – Zajistěte minimálně 30 cm volného prostoru kolem jednotky.
- krok – Ujistěte se, že místo je chráněno před přímým slunečním zářením a větrem.
Montáž vnitřní jednotky a propojení
Dalším krokem je montáž vnitřní jednotky, která se připojuje k topnému okruhu. Je důležité umístit ji na vhodné místo v interiéru, které zajistí efektivní distribuci tepla. Propojení mezi vnitřní a venkovní jednotkou se provádí pomocí chladivových trubek a elektroinstalace. Dbejte na to, aby byly všechny spojení důkladně utěsněny.
- krok – Upevněte vnitřní jednotku na zeď nebo strop podle pokynů výrobce.
- krok – Propojte chladivové trubky z vnitřní jednotky s venkovní.
- krok – Připojte jednotku k topnému okruhu a zkontrolujte správnost připojení.
Naplnění chladivem a spuštění
Po dokončení montáže je potřeba naplnit systém chladivem a zkontrolovat těsnost spojů. Tento krok je zásadní pro správnou funkci tepelného čerpadla. Po naplnění můžete zařízení poprvé spustit a zkontrolovat jeho parametry, jako je teplota a tlak chladiva.
- krok – Naplňte systém doporučeným chladivem podle specifikace výrobce.
- krok – Zkontrolujte těsnost všech spojů a trubek.
- krok – Spusťte tepelné čerpadlo a ověřte správné provozní parametry.
Časté chyby při zapojení a provozu tepelných čerpadel
Při instalaci a provozu tepelných čerpadel se často vyskytují chyby, které mohou vést ke snížení účinnosti a nadměrné spotřebě energie. Je důležité rozpoznat tyto chyby a vyhnout se jim, abyste zajistili optimální výkon vašeho systému. Mezi nejčastější chyby při zapojení tepelných čerpadel patří:

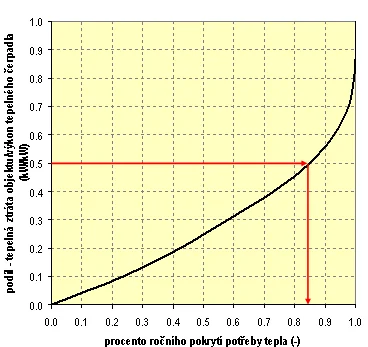

- Nesprávné dimenzování – Pokud není tepelné čerpadlo správně dimenzováno na velikost vašeho objektu, může to vést k nedostatečnému vytápění nebo naopak k nadměrné spotřebě energie.
- Nevhodné umístění venkovní jednotky – Umístění venkovní jednotky na stinném nebo příliš chráněném místě snižuje její schopnost efektivně absorbovat teplo ze vzduchu.
- Špatné nastavení systému – Nesprávné nastavení termostatů a regulačních ventilů může ovlivnit výkon a účinnost provozu tepelných čerpadel.
- Chybné zapojení potrubí – Chybné připojení potrubí mezi jednotlivými komponenty, jako jsou výparník, kompresor a kondenzátor, může vést k poruchám a snížení účinnosti.
Tip: Doporučuji konzultaci s odborníkem, pokud si nejste jisti správným zapojením či nastavením vašeho tepelného čerpadla. Správné provedení a údržba zajistí, že budete moci využívat výhody tepelných čerpadel a jejich princip činnosti bez komplikací.
